Con
i profilati della serie Poliedra 50 è possibile costruire
facciate verticali, facciate inclinate e coperture.
Sono relaizzabili angoli
interni ed esterni a 90° e, con profilati particolari,
anche angolazioni diverse.
Nei moduli possono essere ineseriti vetri fissi, panelli
di vari formati ed applicazioni e specchiature apribili
nei vari sistemi ottenibili. Per evitare di vedere
risaltate le connonnesioni dei vari coprifili esterni, quelle
verticali sporgono di 3 mm. rispetto a quelli orizzontali.
Esistono anche profilati, le guarnizioni e gli accessori
per ottenere l'anta a scomparsa, cioè l'apertura
il cui
telaio mobile non è visibile dll'esterno (soluzione
a sporgere con anta e vetro strutturale).
DESCRIZIONE TECNICA
- Profilati di alluminio
estrusi: lega 6060 (EN 573-3 e EN 755-2).
- Stato di fornitura:
EN 515.
- Tolleranze dimensionali
e spessori: PR EN 12020-2.
- Tipo di tenuta aria - acqua:
a equalizzazione di pressione.
- Tipo di profilato:
con o senza interruzione di ponte termico.
- Applicazione vetri o pannelli:
dall’esterno,
- con profilato - pressore (sistema montanti e traverse)
- ad infilare nei telai (sistema ad elementi "standard")
- incollati ai telai (sistema ad elementi "strutturali").
- Altezza sede vetro:
netta 19,5 mm (utile 14 mm).
- Spessore vetri: variabile
da 4 a 45 mm.
- Dimensioni base del sistema:
- Montante: larghezza 50 mm profondità da 16,5 a 225 mm.
- Traverse: larghezza 50 mm profondità da 22 a 123 mm.

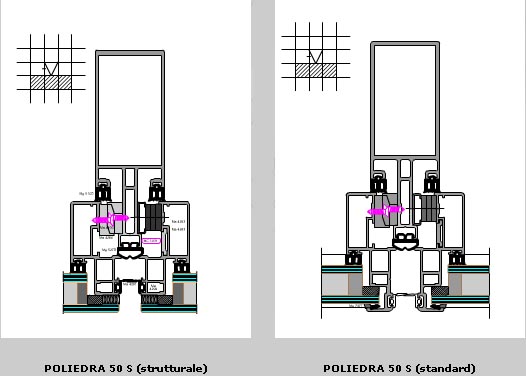

SEZIONI

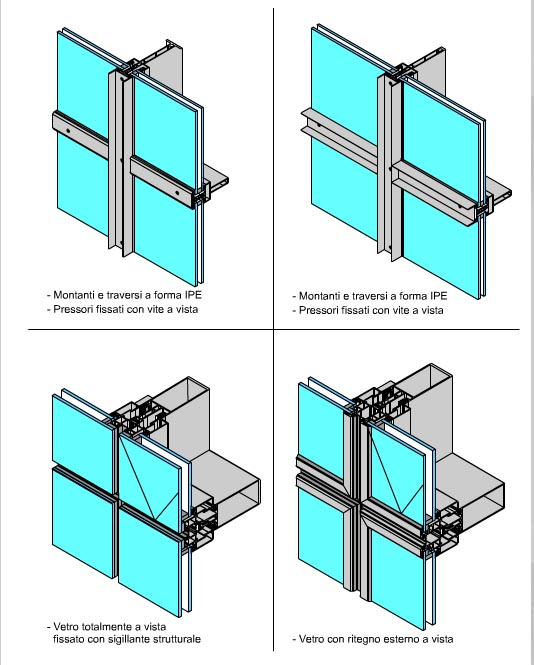

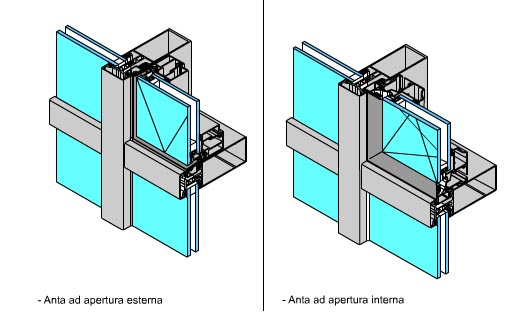

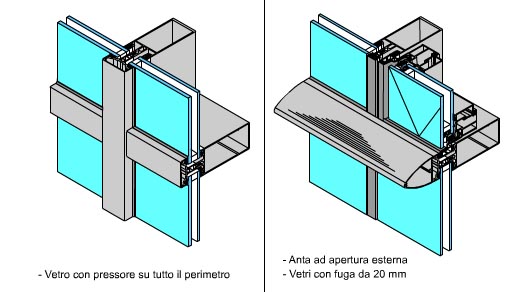

ALCUNE
POSSIBILITA' COSTRUTTIVE
|
